Tips dan Trik melakukan Dimension Edit dalam AutoCAD

Dimension Edit
(Cara Merubah Dimensi dengan otomatis)

Terkadang kita melakukan kesalahan dalam penyajian ukuran/dimensi pada sebuah gambar,atau kita ingin merubah tampilan dimensi yang kita bikin sehingga terlihat rapid an dapat dimengerti oleh pembaca gambar/pengguna gambar,untuk itu kita membutuhkan tool dimension edit.

Dimension edit adalah sebuah tool atau perintah dalam autoCAD yang berfungsi untuk merubah / mengedit dimensi yang kita buat mulai dari teks,garis extension maupun posisi teks.( Berputar, memodifikasi, atau mengembalikan teks dimensi. Mengubah sudut miring garis ekstensi. Perintah pendamping yang bergerak teks dan garis dimensi DIMTEDIT.)


Beberapa cara menggunakan Dimension edit dalam AutoCAD :

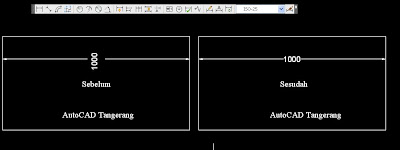

Home
Metode ini berfungsi mengembalikan dimensi/ukuran yang pernah kita edit untuk dirubah menjadi dimensi dengan settingan awal.

Cara menggunakan Dimension Edit metode Home :
  • Setelah proses pembuatan dimensi seperti biasa.
  • Klik ikon Dimension Edit pada toolbar/ketik _dimedit pada kolom perintah.
  • Pilih metode Home / ketik H
  • Pilih dimensi yang akan dirubah.
  • Selesai

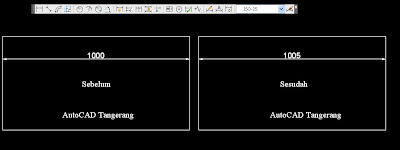

New
Metode ini berfungsi merubah teks pada dimensi/ukuran yang pernah kita buat dan menggantinya dengan teks yang baru,mulai dari jenis font,tinggi teks dsb.

Cara menggunakan Dimension Edit metode New :
  • Setelah proses pembuatan dimensi seperti biasa.
  • Klik ikon Dimension Edit pada toolbar/ketik _dimedit pada kolom perintah.
  • Pilih metode New / ketik N.
  • Edit dan rubah teks yang kita inginkan kemudian ahiri dengan klik ok
  • Pilih dimensi yang akan dirubah.
  • Selesai.


Rotate.
Metode ini berfungsi merubah posisi kemiringan ( angle ) teks pada dimensi/ukuran yang pernah kita buat .

Cara menggunakan Dimension Edit metode Rotate :
  • Setelah proses pembuatan dimensi seperti biasa.
  • Klik ikon Dimension Edit pada toolbar/ketik _dimedit pada kolom perintah.
  • Pilih metode Rotate / ketik R.
  • Masukan Nilai Kemiringan / angle yang kita inginkan
  • Pilih dimensi yang akan dirubah.
  • Selesai.



Oblique
Metode ini berfungsi merubah posisi garis extention atau arah dimensi yang kita buat dimana terganggu dengan garis dimensi yang lain sehingga di takutkan terjadi kesalah pahaman penfsiran.( menghindari penumpukan garis garis dimensi )

Cara menggunakan Dimension Edit metode Oblique :
  • Setelah proses pembuatan dimensi seperti biasa.
  • Klik ikon Dimension Edit pada toolbar/ketik _dimedit pada kolom perintah.
  • Pilih metode Oblique / ketik O.
  • Pilih dimensi yang akan dirubah.
  • Masukan Nilai Kemiringan / angle yang kita inginkan.
  • Selesai.


Demikian cara menggunakan Dimension edit dalam autoCAD,sedikit rumit memang cara mengedit dimensi menggunakan Dimension edit tapi setelah kita paham dan terbiasa menggunakanya maka pekerjaan merubah /mengedit dimensi menggunakan dimension edit ini sangat mudah,semoga bermanfaat buat kita  semua...
Selamat mencoba..!!!!

Modifikasi Dimension Text Dalam AutoCAD

Dimension text Edit.

Dimension Text Edit adalah suatu tool atau perintah dalam autoCAD yang berfungsi untuk merubah,memodifikasi teks sebuah garis ukur atau dimensi baik itu berupa perpindahan tempat,perputaran( rotate ) dan juga angle.

Jadi dengan menggunakan Dimension text edit atau modify dimension text  ini kita bisa merubah teks dalam dimensi yang kita buat sesuai dengan keinginan kita dan lebih mudah dipahami apabilan terjadi penumpukan disalah satu urutan dimensi tsb.


Bagaimana cara menggunakan dimension text edit….?
Apa saja yang bisa dirubah menggunakan dimension text edit..?
Cara merubah teks menggunakan dimension text edit dalam autoCAD..?
How to modify text dimension..?

Semua pertanyaan diatas bisa terjawab dan terpecahkan dengan beberapa cara dibawah ini :

  • Buatlah sebuah Dimensi (linear Dimension,Angular,Diameter,Radius Dimension dsb )
  • Pilih Dimensi yang akan kita rubah teks nya.
  • Pilih metode untuk menentukan posisi teks.

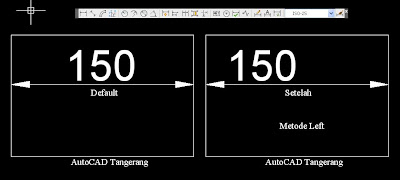

1.Left.
Merubah posisi teks dari posisi ditengah bergeser kesebelah kiri atau kearah sumbu Y.

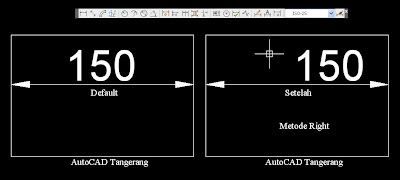

2.Right.
Merubah posisi teks dari posisi ditengah bergeser kesebelah kanan atau kearah sumbu X.


3.Center
Merubah posisi teks dari posisi hasil mofikasi  bergeser kearah center.

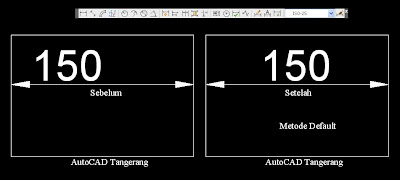

4.Home.
Merubah posisi teks dari posisi hasil mofikasi  bergeser kearah center ( default ).

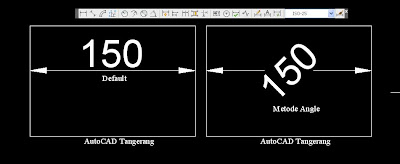

5.Angle
Merubah /memutar  posisi teks dari posisi default atau berada di center suatu dimension kearah yang kita inginkan sesuai dengan nilai sudut yang kita maksud.


Selesai.

Demikian beberapa cara memodifikasi atau merubah teks dari suatu dimensi menggunakan tool dimension teks,semoga bermanfaat….

Sabtu, 24 Desember 2011

Tips Menggunakan Jogged Dimension For Circle and Radius

Jogged Dimension for Circle and Radius

Setelah kita mengetahui dan bisa mempraktekan cara menggunakan Jogged Linear dimension seperti yang telah saya share pada postingan terdahulu maka kita mesti juga mengerti dan mempraktekan cara membuat jogged Dimension for Circle and Radius atau cara menggunakan Dimension Jog untuk Circle Dimension atau Radius Dimension.
DIMJOGGED mengukur radius objek yang dipilih dan menampilkan teks dimensi dengan simbol jari-jari di depannya. Titik asal dari garis dimensi dapat ditentukan pada setiap lokasi yang kita inginkan .

Dimensi radius NoteJogged juga disebut jari-jari dimensi menyempit.
Membuat dimensi radius berlari ketika pusat busur atau lingkaran terletak dari tata letak dan tidak dapat ditampilkan di lokasi yang benar. Titik asal dimensi dapat ditentukan di lokasi yang lebih pas disebut lokasi pusat .


Beberapa Point Penting Dalam Penggunaan Jogged Dimension for Circle and Radius :
Dimesion Line Location.
Menentukan sudut dari garis dimensi dan lokasi dari teks dimensi. Jika dimensi ditempatkan off busur menghasilkan dimensi menunjuk luar busur, AutoCAD otomatis menarik garis ekstensi busur.

Mtext.
Menampilkan In-Place Text Editor, yang dapat Anda gunakan untuk mengedit teks dimensi. Gunakan kode kontrol dan karakter string Unicode untuk memasukkan karakter khusus atau simbol. Lihat Kode Kontrol dan Karakter Khusus.

Jika unit alternatif tidak diaktifkan pada gaya dimensi, Anda dapat menampilkan mereka dengan memasukkan tanda kurung siku ([]). Untuk informasi lebih lanjut, lihat Mengubah Objek yang ada
,Gaya dimensi saat ini menentukan penampilan dari pengukuran yang dihasilkan.

Text.
Mengkustomisasi teks dimensi pada prompt Command. Pengukuran dimensi yang dihasilkan ditampilkan dalam tanda kurung sudut.
Untuk memasukkan pengukuran yang dihasilkan, menggunakan kurung sudut (<>) untuk mewakili pengukuran yang dihasilkan. Jika unit alternatif tidak diaktifkan pada gaya dimensi, Anda dapat menampilkan unit alternatif dengan memasukkan tanda kurung siku ([]).
Dimensi properti teks diatur pada tab Text dari, Baru Modifikasi, dan Override kotak dialog Style Dimensi.

Angle.
Perubahan sudut dari teks dimensi
,Juga menentukan sudut dari garis dimensi dan lokasi dari teks dimensi.

Specify Jog Location.
Menempatkan titik tengah jogging itu. Sudut transversal jogging ditentukan oleh Manajer Gaya Dimensi.

Demikian beberapa point penting tentang Jogged Dimension untuk mengukur Circel dan Radius,walaupun tanpa saya sertakan cara cara dan juga contohnya semoga tetap dapat dimengerti dan dapat dipraktekan.

Jogger Linear Dimension Dalam AutoCAD


Jogged Linear Dimension

Hari minggu ini bertepatan dengan perayaan hari natal bagi ummat kristiani,seperti halnya perusahaan lain yang meliburkan karyawan demi menghormati hari suci umat lain tap tidak dengan saya,karena saya mesti masuk kerja menyelesaikan pekerjaan yang belum rampung.

Pekerjaan saya beberapa hari ini memang menyita banyak tenaga dan pikiran,yach kebetulan proyek gambar kali ini “menggambar lay out pabrik”. Singkat cerita saya telah selesai mengerjakan semua proyek gambar dan siap untuk di sajikan dalam 2D alias berbentuk print.

Penyajian gambar2 inilah seorang teman saya mengalami kendala yaitu dia kesulitan memberi ukuran ukuran terhadap garis2 yang begitu panjang  dan tidak bisa terukur dengan tepat karna hanya menggunakan perkiraan kasat mata,sehingga apabila diberi ukuran dimensi sesuai gambar maka ditakutkan tidak valid dengan aslinya,,setelah mencoba berbagai macam cara akhirnya kami memutuskan menggunakan JOGGED LINEAR DIMENSION atau DIMENSION JOG.



Jogged Linear Dimension atau Jog Line Dimension Adalah sebuah tool/perintah yang berfungsi untuk menunjukkan titik pemberhentian garis ukur pada objek yang dimensioned. Nilai Dimensi mewakili jarak yang sebenarnya, bukan jarak yang diukur dalam gambar.

Cara menggunakan Jogged Linear Dimension :
  • Buatlah sebuah Rectangle ( 1000x500mm )
  • Buatlah Linear Dimension.
  • Klik ikon jogged dimension pada toolbar/ketik DIMJOGLINE pada kolom perintah.
  • Masukan Metode Add ( untuk menambah Dimension Jog )
  • Masukan Metode Remove ( untuk Menghilang Dimenson jog ).
  • Klik Dimension yang akan diberi dimension Jog ( perintah no.2 )
  • Klik titik dimension jog akan ditempatkan.


Nah demikian cerita soal Jogged Dimension dalam AutoCAD yang saya coba share di blog tutorial ini semoga cara menggunakan jogged Dimension atau Dimension jog ini dapat bermanfaat bagi kita semua..

Jumat, 23 Desember 2011

Menggunakan Inspection Dimension Dalam AutoCAD


Inspection Dimensi.

Suatu ukuran terkadang memerlukan penanganan istimewa dibanding ukran yang lain,atau kita lupa suatu dimensi /ukuran telah kita cek apa belum,maka kita memerlukan suatu pemberian tanda yang menerangkan bahwa ukuran tersebut telah kita cek,pemberian tanda dalam autoCAD menggunakan toolbar yang disebut Inspection Dimension atau Dimension Inspection.

Inspection Dimension adalah sebuah toolbar/perintah yang berfungsi untuk memberikan keterangan bahwa suatu ukuran/dimensi telah mendapatkan berapa kali proses pengecekan.

Anda dapat menambahkan dimensi inspeksi untuk semua jenis objek dimensi, itu terdiri dari kerangka dan nilai-nilai teks. Frame untuk inspeksi dimensi terdiri dari dua garis sejajar dan akhir itu bulat atau persegi. Nilai-nilai teks dipisahkan oleh garis vertikal. Dimensi pemeriksaan dapat berisi hingga tiga bidang yang berbeda informasi: label pemeriksaan, nilai dimensi, dan tingkat inspeksi.

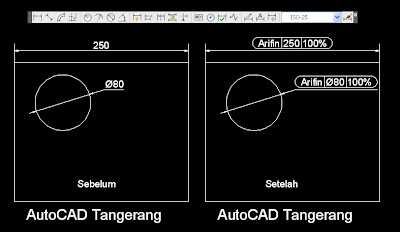

Cara membuat Inspection Dimension Dalam AutoCAD :
  • Buatlah sebuah gambar seperti dibawah ini.
  • Buatlah dimensi sesuai yang diinginkan ( linear,Angular,Diameter Dsb )
  • Klik pada dimension yang telah di buat pada perintah no.2
  • Klik toolbar Inspection Dimension atau ketik DIMINSPECT pada kolom perintah.
  • Isi settingan pada box inspection seperti label dan prosentase pengecekan.
  • ok






Demikian cara singkat menggunakan Inspection Dimension atau Cara membuat dimensi inspeksi dalam AutoCAD,How to Create Inspection Dimension Using AutoCAD,dapat bermanfaat bagi saya pribadi dan juga rekan rekan semua..

Cara Menggunakan Center Mark Dimension dalam AutoCAD

Center Mark.

Cara membuat Center Mark menggunakan autoCAD,atau cara menggunakan Center Mark dalam AutoCAD,how to create centre mark dimension using autCAD,dan cara cara memberi tanda untuk secuah titik pusat dari suatu gambar.ini semua pertanyaan yang sering kita temui dan kita pertanyakan,baiklah untuk menjawab pertanyaan itu semua saya akan jelasin dulu mengenai Center Mark.

Center mark adalah toolbar / perintah dalam autoCAD yang berfungsi untuk member petunjuk mengenai titik pusat sebuah gambar lingkaran atau titik pusat dari sebuah garis busur atau radius.



Anda pasti pernah ketika dalam proses menggambar atau ketika sedang menganalisa suatu gambar anda menemukan suatu lingkaran.ellipse,busur yang kita tidak tahu dimana titik pusatnya atau titik Center dari gambar tsb,nah dengan menggunakan toolbar/perintah center mark ini kita bisa menandai dimana titik suatu lingkaran atau busur berada.

Cara menggunakan center mark dalam autoCAD :
  • Buatlah sebuah lingkaran dengan Ø100 atau sebuah busur dengan R 50.
  • Klik toolbar Center mark atau ketik DIMCENTER.
  • Klik pada bidang gambar yang kan diberi titik pusat(Center Mark ).


Center Mark atau center mark dimension memang jarang dipergunakan karna tool center mark ini hanya untuk member keterangan titik pusat sebuah lingkaran dan ARC,semoga Tutorial singkat ini dapat bermanfaat bagi rekan rekan semua dan juga bagi diri saya pribadi..

Penggunaan Dimension Break Dalam AutoCAD


Dimension Break

Dimension Break adalah salah satu toolbar atau perintah dalam autoCAD yang berfungsi untuk Istirahat atau mengembalikan garis dimensi dan ekstensi di mana mereka menyeberang objek lain,ini bisa dipergunakan pada Linear dimension,Angular Dimension maupun Ordinat Dimension dsb.


Beberapa Metode menggunakan Dimension Break :

  • Multiple.
menambahkan tempat berhenti pada berbagai macam jenis dimensi dalam satu gambar sekaligus.

  • Auto.
Tempat istirahat dimensi secara otomatis pada semua titik perpotongan dari obyek yang bersinggungan dalam dimensi yang dipilih. Setiap tempat perhentian yang dibuat menggunakan opsi ini diperbarui secara otomatis ketika dimensi atau obyek yang berpotongan dimodifikasi.
Ketika sebuah objek baru ditarik dari atas dimensi yang memiliki dimensi setiap istirahat, tidak ada istirahat dimensi baru secara otomatis diterapkan pada titik-titik berpotongan sepanjang dimensi objek. Untuk menambahkan dimensi baru istirahat, harus menjalankan perintah lagi.

  • Remove.
Menghapus istirahat dimensi semua dari dimensi yang dipilih.
  • Manual
Tempat istirahat dimensi secara manual. Anda menentukan dua titik pada garis dimensi atau ekstensi untuk lokasi istirahat. Setiap istirahat dimensi yang dibuat menggunakan opsi ini tidak diperbarui jika dimensi atau objek berpotongan dimodifikasi. Anda hanya dapat menempatkan istirahat panduan dimensi tunggal pada suatu waktu dengan pilihan ini.

Demikianlah uraian singkat mengenai cara menggunakan Dimension Break dalam AutoCAD,semoga bermanfaat.
